Système Quickturn pour la ralingue

Système Quickturn pour la ralingue

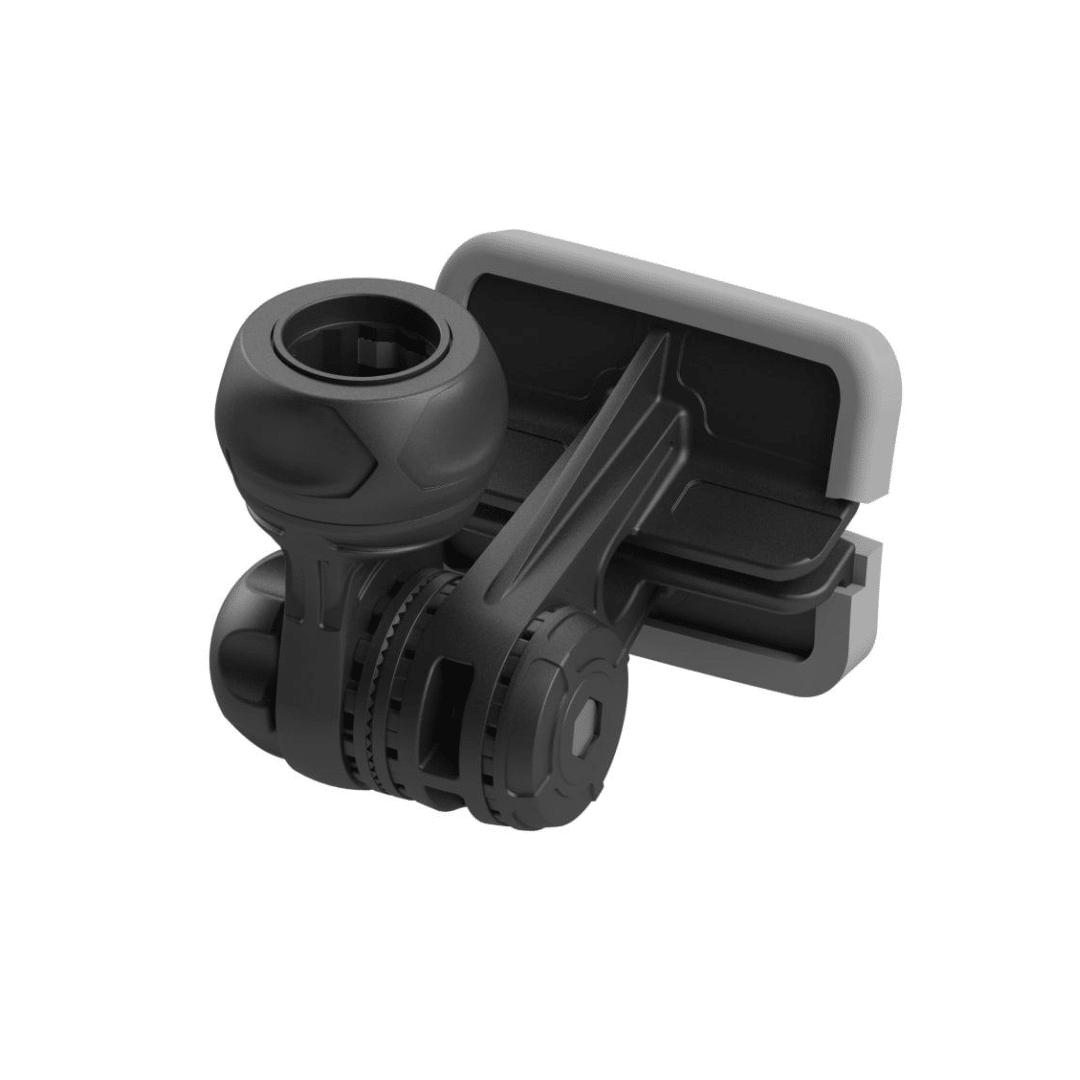

Conçu pour fixer des accessoires FASTen BORIKA sur la ralingue de bateau pneumatique ou de float tube en PVC. L'ensemble comprend un support avec cannelures latérales à 27,7°, un système Mx, deux rondelles Dp230 avec cannelures à 7,5° et un bouchon d'extrémité, le tout fixé par une vis M6*60 DIN 933 et un écrou M6 DIN 985. L'inclinaison est réglée par une molette hexagonale. L'articulation cannelée est équipée d'un ressort pour une ouverture rapide. Des patins de réglage de 5 mm d'épaisseur en PVC moulé, fournis avec du ruban adhésif 3M VHB, permettent d'ajuster la fixation sur le cylindre gonflable. Le support comporte un adaptateur femelle. L'adaptateur de l'accessoire fixé est inséré complètement dans le support, dont le loquet est en position ouverte (le support est tourné dans le sens antihoraire), puis le support est tourné dans le sens horaire, serrant ainsi 7 des 12 dents de l'adaptateur. Les pièces principales sont en polyamide renforcé de fibres de verre. La visserie est en acier inoxydable A2 (AISI 304), à l'exception de l'écrou en laiton M6 DIN 935.

Description du produit : Le FMx225, composé d'un support d'accessoires et d'un système de fixation Mx, permet de monter divers accessoires FASTen BORIKA sur la ralingue.

Le support est relié à la base par une articulation cannelée inclinée à 27,7°. Il est équipé de rondelles d'adaptation permettant de régler l'inclinaison de l'accessoire fixé par incréments de 7,5°.

Ce kit de fixation permet de monter la quasi-totalité des accessoires BORIKA FASTen® sur les structures gonflables en PVC, à l'exception de ceux supportant des charges importantes. La fixation de l'accessoire s'effectue selon le principe Quickturn : le corps du support pivote dans le sens antihoraire, ce qui ouvre le mécanisme de verrouillage ; l'adaptateur est ensuite enfoncé à fond dans le support, puis ce dernier pivote dans le sens horaire.

Matériaux : polyamide renforcé de fibres de verre, PVC, acier inoxydable A2 (AISI 304), laiton.

Contenu de l'emballage : un système de montage FMx225, 2 patins de réglage avec 3M.

Conseils d'utilisation et d'installation :

L'un des principaux avantages du montage sur la ralingue est le gain de temps : pas besoin d'attendre le séchage de l'adhésif. Le support, même avec l'accessoire installé, se démonte facilement sans laisser de traces sur la coque.

Pour minimiser l'espace entre le patin de montage et la ralingue, des patins élastiques munis d'un ruban adhésif 3M VHB, assurant une bonne adhérence à la ralingue, sont fournis.

Il est recommandé d'installer le système sur un boudin à moitié gonflé. Après avoir déplacé le système de montage à l'endroit où il sera utilisé, gonflez le bateau.

Pour prolonger la durée de vie du produit, après utilisation en eau de mer, rincez-le abondamment à l'eau douce.
