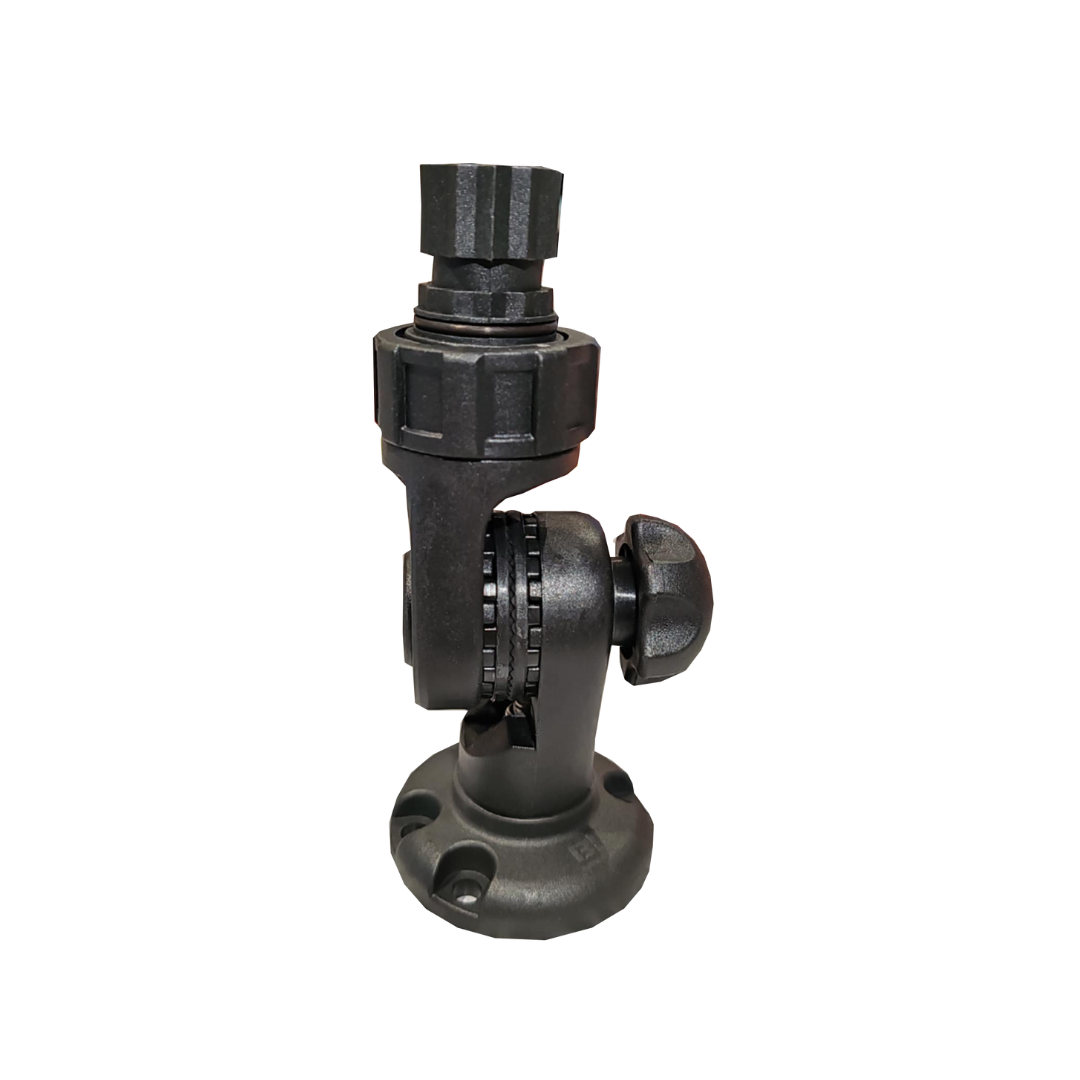

Quick block MRI

Description

Quick block MRI – Montage pivotant et inclinable 60mm pour équipement. Grâce à cet accessoire vous pourrez rehausser vos barres de supportage ou bien venir faire des montages visser inclinables.

Détails techniques :
Conçu pour le montage d’objets plats et d’équipements à base plate. Il peut être utilisé pour la connexion de deux supports Fs219 et la création de la conception avec un support déporté. Le diamètre de la plaque est de 63 mm. Il est relié à l’adaptateur par une vis M6*60 DIN 912 et un écrou autobloquant M6 DIN 985. La conception permet à la plaque de pivoter à 360° autour de l’axe par rapport à l’adaptateur. L’ensemble comprend également quatre vis WS M6*16 et quatre écrous M6 DIN 934. Le joint d’inclinaison avec cannelures de 27,7° est équipé de rondelles Dp230 7,5° et d’un ressort. L’inclinaison est réglée et fixée par un boulon M6*55 DIN 933 et un bouton hexagonal avec un écrou M6 DIN 934 inséré. La conception comprend un adaptateur mâle en forme d’étoile à 12 branches, qui est utilisé pour fixer la structure sur le navire. Les pièces principales sont en polyamide renforcé de fibre de verre. Fixations — en acier inoxydable A2 (AISI 304) (à l’exception de l’écrou en laiton M6 DIN 934).

Quick block MRI – Montage pivotant et inclinable plate-forme (Ø 60 mm) pour équipement.

En PVC noir de haute qualité.
