Plate-forme rectangle inclinable pour sondeur (SST223):

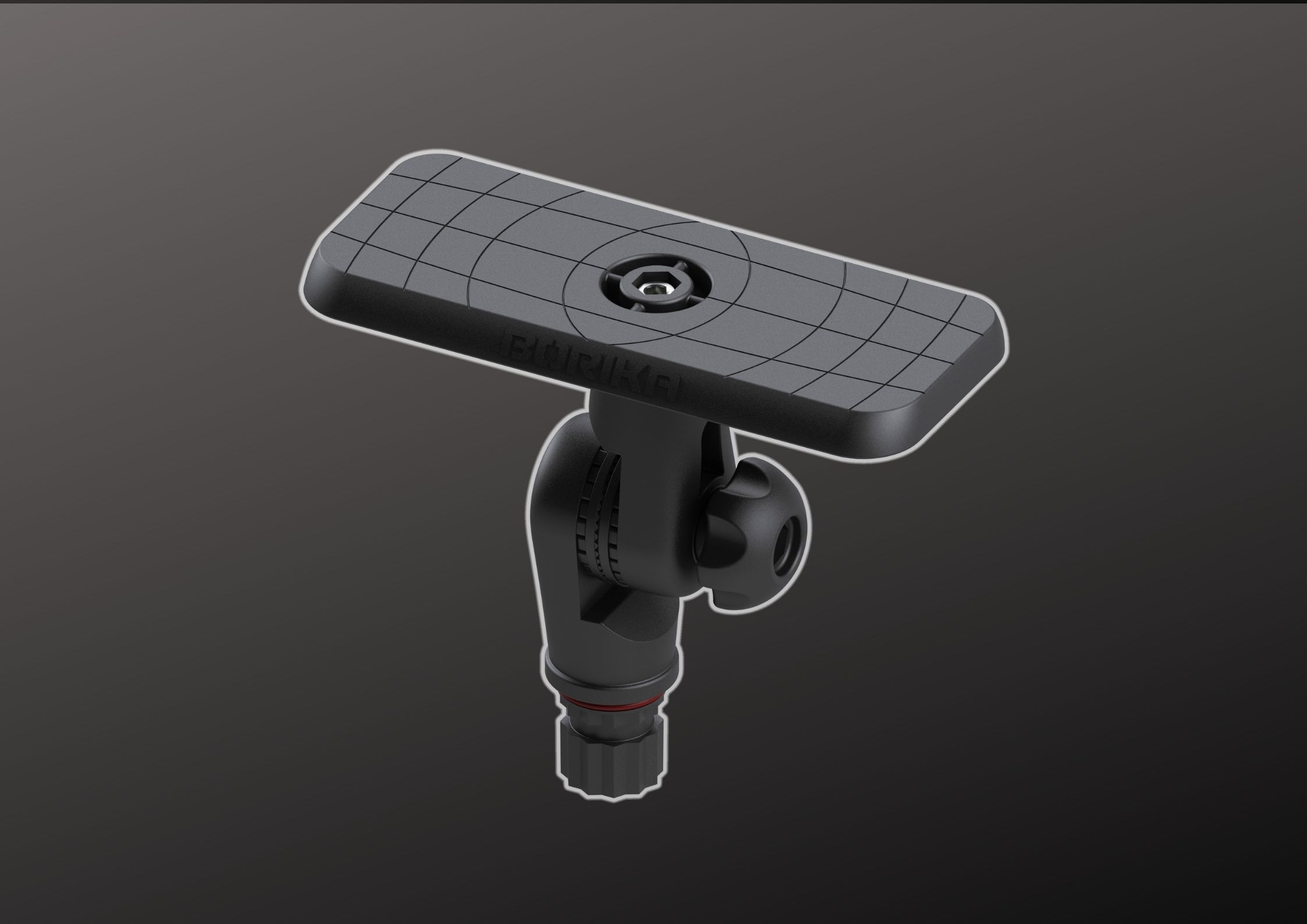

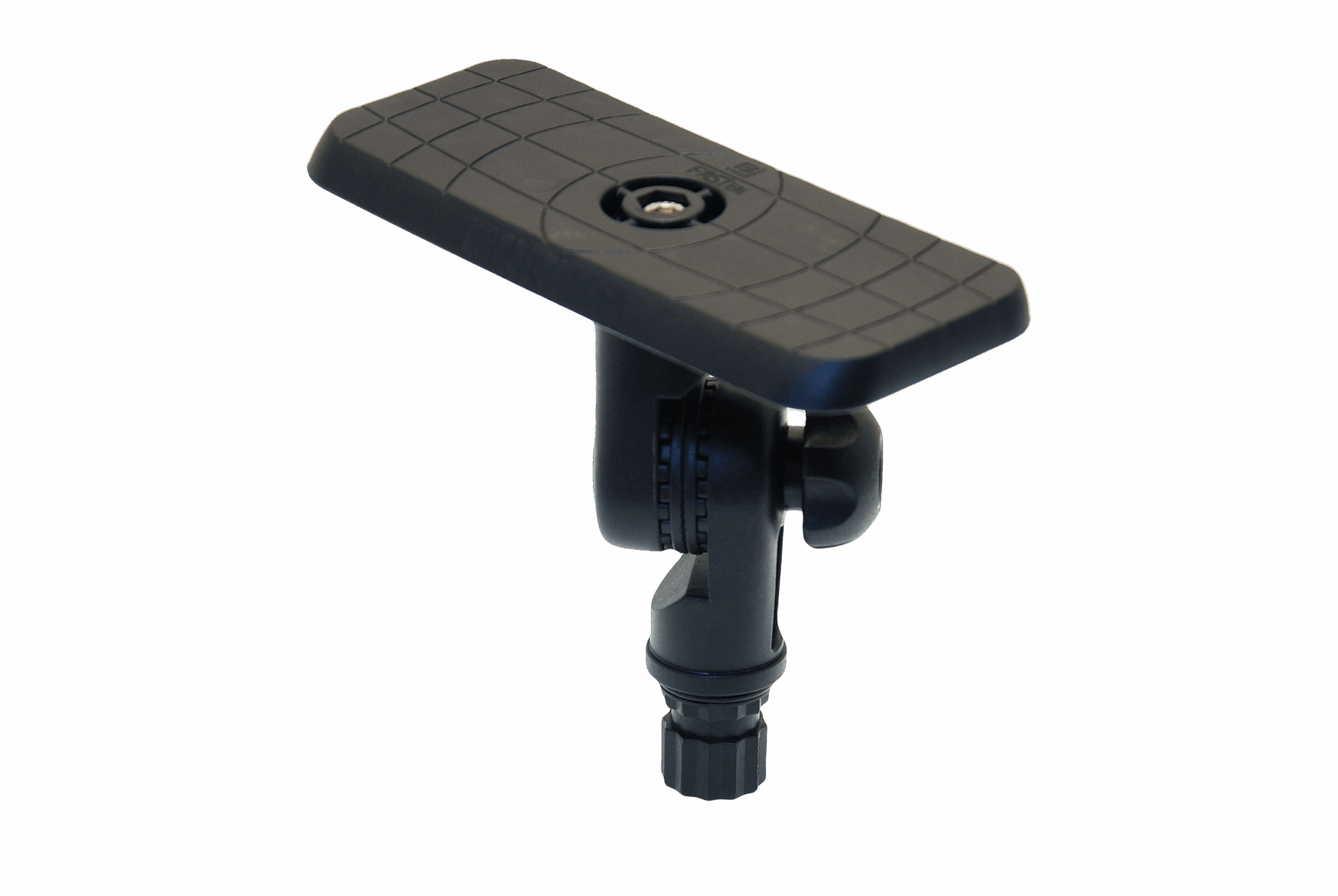

SST223 est une plate-forme rectangle inclinable pour sondeur idéale pour fixer des écrans d'échosondeurs, des GPS ou des caméras sur votre bateau. La surface de pose est d'environ (164 mm x 68 mm) sur laquelle vous pouvez fixer tous les appareils nécessitant une surface plane. La plate-forme rectangle réhaussée et inclinable peut également pivoter à 360°.

Convient aux sondeurs à affichage rectangulaire ou portrait.

Détails techniques :

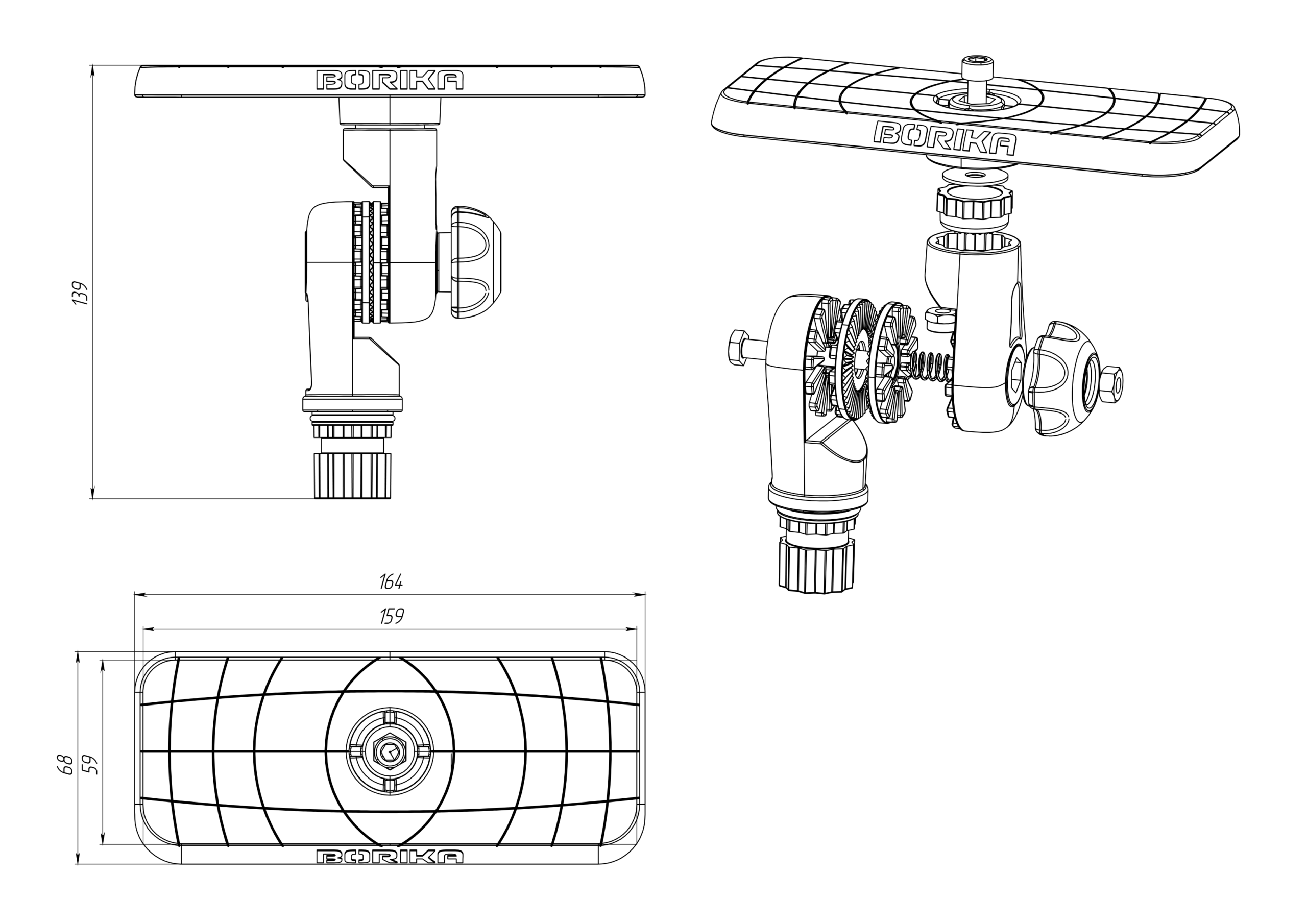

Conçu pour le montage de détecteurs de poissons et d'autres équipements, dont la distance entre les trous de montage standard ne dépasse pas 150 mm. La surface de la plaque est de 164 x 68 mm, sa paroi est épaisse de 3 mm. La plaque est reliée à un adaptateur pivotant-inclinable par une vis M6*30 DIN 912 et un écrou M6 DIN 985. La conception permet à la plaque d'être tournée à 360° autour de l'axe de l'adaptateur. Le joint d'inclinaison cannelé à 27,7° est équipé de rondelles cannelées à 7,5° modèle Dp230. La position d'inclinaison est réglée et fixée avec un boulon M6*55 DIN 933 et un bouton en plastique avec un écrou M6 DIN 934 inséré. La conception comprend un adaptateur mâle en forme d'étoile à 12 branches, qui est utilisé pour fixer la structure sur le navire. Les pièces principales sont en polyamide renforcé de fibre de verre. Les fixations sont en acier inoxydable A2 (AISI 304) (à l'exception de l'écrou en laiton M6 DIN 934).

Produit compatible avec les fabricants :

Lowrance :

HOOK-7
Elite-7 CHIPP
HDS-7 Gen2 Touch
HDS-7 Gen3

Elite-9 CHIRP
HDS-9 Gen2 Touch
HDS-9 Gen3
HDS-12 Gen3

Raymarine :

Es Séries

Garmin :

Striker 5", 7"
42-55 Series
GPSMAP 7610, 7612, 7410, 741, 7607

Humminbird

800 Series
900 Series
1100 Series

Si vous recherchez également un mécanisme non-réhaussé  , l'article : SS223 sera l'idéal pour vous.

Autres grandes plates-formes sondeurs carrées (110 mm x 110 mm) :

Uniquement rotatif : Numéro d'article : SI223

Pivote et s'incline : Numéro d'article : SIt223
